高動態響應下絲杠驅動系統需要能夠承受較高的徑向和軸向負荷能力的高精度、高剛性和低摩擦的軸承布置。德國INA絲杠軸承代理商的即裝即用、免維護或者低維護雙列推力角接觸球軸承ZKLN和ZKLF系列在該工況已經成功應用很長時間。
得益于60°接觸角,0型布置的該系列高精密軸承,具有很高的抗傾覆剛度,可以承受很高軸向力和徑向力。具有兩側唇式密封或zui小間隙密封的軸承可以有效的防止污染物進入滾道。對于大多數工況,初始潤滑脂可以支撐軸承的整個運行周期。ZKLF系列軸承的外圈上具有安裝固定孔,通過螺釘與相鄰結構件連接。由于沒有軸承座孔的要求或者不需要加工相匹配的軸承蓋,所以這種解決方案特別經濟。
舍弗勒已經對現有的軸承做了進一步的改進,圖2。通過先進生產工藝的應用,優化了滾動體與滾道接觸的整個表面。得益于滾道精度和滾道質量的提高,在同等載荷作用下,滾動體與滾道的接觸應力顯著降低。改進的質量設計降低了軸承的摩擦、溫升,從而降低了運行阻力,使得潤滑阻力降低,潤滑脂的壽命延長,同時在適當?shù)那闆r下,再潤滑周期得到延長。在低摩擦工況下,軸承布置的效率得到同步增長,同時能耗和運行成本降低。
優異的性價比

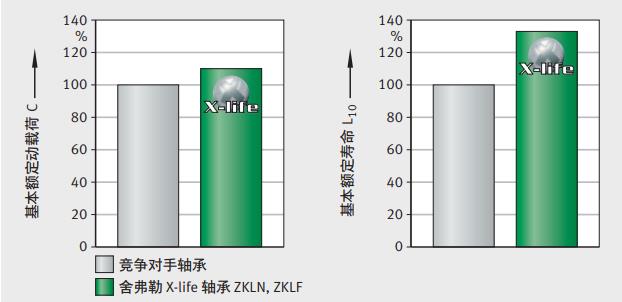

在價格保持不變的情況下,軸承的性能得到顯著提高,優異的性價比顯著地增加了軸承布置的整體經濟效益。更高的基本額定載荷C,更長的額定壽命L10由于技術改進,與之前的軸承設計相比較,基本額定動載荷C增加了10%,圖3。同時也帶來基本額定壽命L1o增加了33%。因此,在相同的工況下,軸承的工作壽命得到延長?;蛘哒f,如果保持基本額定壽命不變,該軸承布置可以承受更高的載荷。這使設計者可以有更大空間和可行性來設計軸承布置?;诓煌男枨螅O(shè)計者可以選擇更長的額定壽命或者更高的載荷。
優化的熱處理
除優化表面質量外,用于軸承的套圈材料也經過特殊的熱處理。從而,軸承內外圈滾道可以抵抗固體顆粒和混合摩擦。由于潤滑劑的表面張力的減少,從而使得潤滑脂的運行壽命得到增加。簡而言之,采用該熱處理工藝,使得X-life設計軸承與標準設計和競爭對手軸承相比,顯著增加了軸承的基本額定壽命。
更高的極限轉速

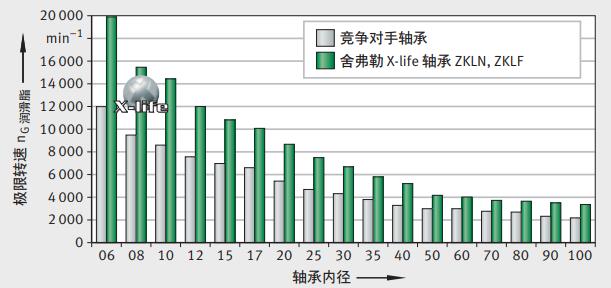

較低的軸承摩擦以及軸承熱量產生的減少,使得軸承在脂潤滑時許可的極限轉速ng較之前得到顯著提高。與標準軸承和競爭對手軸承相比較,同時根據應用工況的許可產生熱量要求,新的X-life軸承可以將速度提高60%,圖4。因此,推力角接觸球軸承也將被應用于高轉速的工況下。
